Type: (PDF)

Page
41

If you get stuck in repairing a defective appliance download this repair information for help. See below.
Good luck to the repair!
Please do not offer the downloaded file for sell only use it for personal usage!
Looking for other manual?

Sziasztok A fenti alaplappal szerelt gép eszi a sortranyót. Kérdésem, hogy a terheletlenül mért sor táp 160v nem sok? Izzóval is csak 10v-ot esik. Kondikat hasonló csecsebecséket cseréltem, hajtójel szép. Sortrafó? Köszönöm

Sziasztok! Nem tudom,hogy ilyen kérdést mely topic-ba kellene írnom ezért írtam ide,ha nem jó elnézést kérek! Szóval keresek megbízható tv szerelőt Szentesen vagy közelében.Ha valakit érdekel ne kíméljen,jöhet a PM. Köszönettel:Mika. :?

Sziasztok! A fent említett készülék Azzal a hibával jött be hozzám, hogy ok nélkül leáll. Elsőre el is indult, majd jelentkezett is rövid időn belül a hiba. Rájöttem, hogy ütögetés hatására is megáll, tehát forr. hibával van dolgom. Volt pár forr. hiba, egy lekerekedett forrszem is. Mostmár stabilizálódott a ketyere. Találtam egy eléggé megmelegedett elkót (3401) azt kicseréltem. Két kis kondi meg volt égve a köztük lévő ellenállás megpörkölte őket: (3425 és 3431) őket is kicseréltem. A készülék most stabil, azonban van egy apró képhiba ami zavar. Az egyenes határvonalak, pl egy épület vagy autó függőleges vonalai apró fűrészfogasas nem kontrasztos egyenesek. A vízszintes eltérítésben lehet valami zavar? Cseréltem a 400V68mikrót a tápban 400V 100 mikróra és2515-öt is cseréltem újra! A hiba sajnos továbbra is fenn áll. Valakinek tippje esetleg?

Sziasztok, hoztak egy ilyen TV-t elakadtam vele. Hiba a beérkezéskor: nagy sorméret, EW hiba, kép teteje csíkos, az oldala cikkcakkos. Eleketrolitkondi cserék után a párnatorzítás szabályozó poti továbbra sem szabályoz, a többi hiba megszűnt. A sorméret potival sincs fokozatos szabályzás, a poti tekerésekor csak a két szélső érték között tud átbillenni. Az EW modulon az összes elektrolitkondit cseréltem, a 7907-et is cseréltem (bár mérésre jónak tűnik), igaz csak BC546 volt a fiókban. A sorméretet az ideálishoz közeli állapotra tudtam úgy beállítani, hogy a FET G-D lába közé tettem egy 22k ellenállást. Ebben az állapotában egy minimálisat szabályoz a párnatorzítás potija is. Kifogytam az öteletekből... Köszi Üdv. Tamás

If you want to join us and get repairing help please sign in or sign up by completing a simple electrical test
or write your question to the Message board without registration.
You can write in English language into the forum (not only in Hungarian)!

Type: (PDF)

Page
34

If you get stuck in repairing a defective appliance download this repair information for help. See below.
Good luck to the repair!
Please do not offer the downloaded file for sell only use it for personal usage!
Looking for other manual?

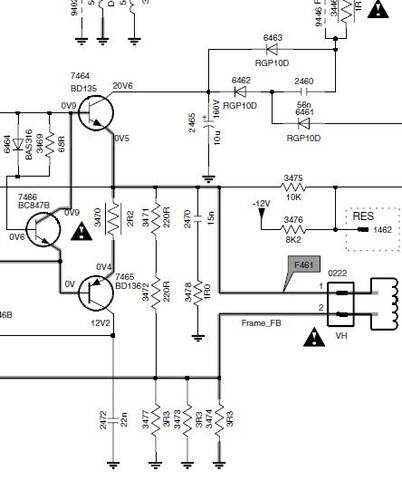

Üdv mindenkinek . Elvileg EM2EAA volna ez a készülék de valahogy a az elején megálltam , ugyanis az eltérítő tekercs kivezetésen van egy panel TDA 2516 hang ic-ével meg 3 db MC 33174-el. Jobban még nem mélyítem bele , de és gondolom ez is hozzá tartozik az eltérítéshez , de ilyen rajzot nem találok . Ez volna a vert. rész?

Sziasztok! Jelenség: A66 képcsôvel van ellátva, bekapcsoláskor megjön a hang,de a kép sötét, de ha jobban megnézem alig látszódó homályos-mosott zöld, kék lila szivárványszeru fókuszálatlan körkörös képféleség van. Majd 15 perc után megjelenik fent a legtetején 1cm fehér (vagy inkább szürke) vízszintes fehér sáv, na ezután már csak 1-2 perc és megjön a kép, de kb 20Hz-el villog majd kb 1-2 perc mulva megáll a villogás, és tökéletes a kép. Éles és a szinek is jók. Ezután ha kikapcsolom a TV-t, viszakapcsolom a kép azonnal megjön, ha kb 5 perc mulva kapcsolom be akkor úgy kb 5 perc mulva is jön meg a kép. Gondoltam hogy a képcsô rossz, külön táppal fütôttem 9V-al 20 percet azután bekapcsoltam a TV-t, de akkor is csak 15 perc mulva jött meg a kép, katódokat is már lehuztam 50V-ra ellenállásal GND-re, de akkor is 15perc. Igy én kizárnám a képcsô hibáját. Cseréltem a vertikálist is már TDA2579B-t is mert a megjelenô fenti csik miatt erre gondoltam. Az RGB panelon 2db elko kifojt C2432(47µF/16V) meg egy 1000µF, egy vezetéket szétevett a sav, azt helyrehoztam a többi vezeték jó. Marosi is egy hónappal ezelôtt szenvedett ilyen hibával (csak neki jó lett a 47µF cseréjével) kicseréltem T7391 (BF423)-at de nem segített semmit. Még van valami hibája nem tudom hogy van-e köze ehhez: kiirja a képernyôre TXT ERROR (függetlenül hogy benne van-e vagy nincs a TXT modul), raktam uj eprom tartalmat akkor meg nincs hangja és kiirja NICAM ERROR. Nekem is szintén a szerviz menube csak Demonstration Mode van nem lehet állitani semmit sem, akár uj eprom vagy üres eprommal is. Az RGB panelon van egy kivezetés (CUT OFF) ami lemegy a TDA4680 video processzorra, itt 8.3V kell hogy legyen nekem 3V-van majd 15 perc mulva felmegy 8.3V-ra (valami impulzusos jel) próbáltam 8.3V egyenárammal becsapni de nem lehet. A cut off vezetéket egy SMD BC848 vezérli amit a bázisára összegyüjtött leosztott katód áramok összessége szabályoz. Arra gondolok hogy a 'homokvár' impulzus nem megfelelô, mert volt hogy valahogy véletlen megszünt a Cute off védelem és zöldeslila nagyon életlen kép (TV müsor) jelent meg. Tápfeszültségek jók (oszciloszkóppal mârve) Próbálgattam Freeze spray-el az RGB-n keresni a hibát, de nem lett meg. Most azt nem tudom hol keressem a hibát RGB/TDA4680/vertikális/proci..

Sziasztok. Szeretnék újra egy kis segítséget kérni. PHILIPS 28 PT 450A/00 TV-hez keresek rajzot,vagy segítséget. Csíkba össze ugrott a kép. / nem az enyém / Adás be jön, hang van. Ha valaki tud segíteni,azt most 9is nagyon megköszönném.

A fent nevezett készülék egy pillanatra ad NF-et és leáll, készenlét megmarad. Újra indítva ugyan ezt csinálja, már régebben fent volt ez a hibám, akkor írták hogy az smd tranzisztorokat cseréljem ki, a 75k ellenállást is kicseréltem. A hiba megmaradt, de erről a kis táppanelről nem találok rajzot ( vagy én nem találom a manuálban? ) Mert lepróbáltam egy másik tv paneljával úgy működött, de a másikm készüléket már elvitték. Lehet hogy az smd diódák lennének rosszak? Ha valaki tudna rajzot, vagy tippet adni nagyon megköszönném.

If you want to join us and get repairing help please sign in or sign up by completing a simple electrical test
or write your question to the Message board without registration.
You can write in English language into the forum (not only in Hungarian)!
